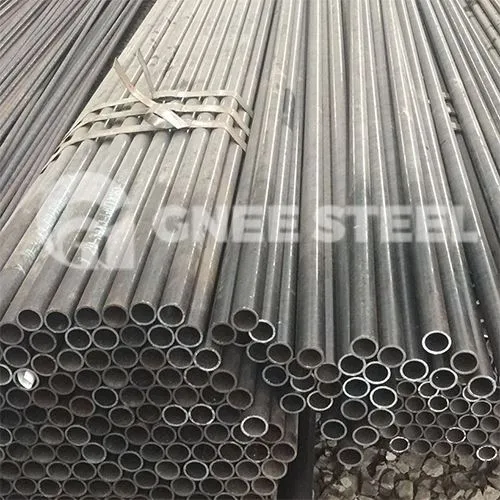

ASME SA335 / ASTM A335 মিশ্র ইস্পাত পাইপ বিবরণ

ASME SA335 / ASTM A335, Chrome - মলি পাইপ উচ্চ তাপমাত্রা পরিষেবার জন্য নামমাত্র বা ন্যূনতম প্রাচীরের বেধে উত্পাদিত ইস্পাত পাইপ একটি বিরামবিহীন ফেরিটিক মিশ্রণ - স্টিল পাইপ। এই স্পেসিফিকেশনটিতে অর্ডার করা পাইপটি বাঁকানো, ফ্ল্যাঞ্জিং, অনুরূপ গঠনের অপারেশন এবং ফিউশন ওয়েল্ডিংয়ের জন্য উপযুক্ত হবে।

এএসটিএম এ 335 পাইপ তাপ চিকিত্সা:
এ 335 গ্রেডের ইস্পাত পাইপটি পুরো - anleed, isothrmal anleed, বা স্বাভাবিক এবং মেজাজযুক্ত অবস্থায় সজ্জিত এবং সজ্জিত করা হবে। যদি সাধারণ এবং মেজাজযুক্ত অবস্থায় সজ্জিত হয় তবে গ্রেড পি 5, পি 5 বি, পি 9, পি 21, এবং পি 22 এর ন্যূনতম টেম্পারিং তাপমাত্রা 675 ডিগ্রি হবে, গ্রেড পি 1, পি 2, পি 11, পি 12, এবং পি 15 এর ন্যূনতম টেম্পারিং তাপমাত্রা 650 ডিগ্রি হবে।

এটি সুপারিশ করা হয় যে টেম্পারিংয়ের জন্য তাপমাত্রা কমপক্ষে 50 ডিগ্রি থেকে চিহ্নিত পরিষেবা তাপমাত্রার উপরে হওয়া উচিত; ফলস্বরূপ, পরিষেবার তাপমাত্রা 600 ডিগ্রির বেশি হলে ক্রেতার প্রস্তুতকারকের পরামর্শ দেওয়া উচিত।

গ্রেড পি 1, পি 2, এবং পি 12 এর পাইপ, হট - সমাপ্ত বা ঠান্ডা - আঁকা, তাপ চিকিত্সার পরিবর্তে 650 ডিগ্রি থেকে 705 ডিগ্রি থেকে চূড়ান্ত তাপ চিকিত্সা দেওয়া যেতে পারে। গ্রেড পি 5 সি এর সমস্ত পাইপকে 715 ডিগ্রি থেকে 745 ডিগ্রি পর্যন্ত পরিসীমাটিতে একটি চূড়ান্ত তাপ চিকিত্সা দেওয়া হবে। গ্রেড P92 এবং P911 ন্যূনতম 1040 ডিগ্রি ন্যূনতম এবং চূড়ান্ত তাপ চিকিত্সা হিসাবে ন্যূনতম 730 ডিগ্রি ন্যূনতম টেম্পার করা হবে। গ্রেড P122 ন্যূনতম 1040 ডিগ্রি ন্যূনতম এবং চূড়ান্ত তাপ চিকিত্সা হিসাবে ন্যূনতম 730 ডিগ্রি ন্যূনতম টেম্পার করা হবে। গ্রেড পি 23 এয়ার কুলিং বা ত্বরণযুক্ত কুলিংয়ের সাথে ন্যূনতম 1040 ডিগ্রি ন্যূনতম এবং চূড়ান্ত তাপ চিকিত্সা হিসাবে 730 ডিগ্রি ন্যূনতম এ টেম্পার করা হবে।

স্ট্যান্ডার্ড: এএসটিএম এ 335

গ্রেড: পি 1, পি 2, পি 5, পি 9, পি 11, পি 91, পি 92

ওডি: 10.3-660 মিমি

ডাব্লুটি: 1.6-60 মিমি

দৈর্ঘ্য: 5.8 মি -12 মি বা এলোমেলো লেগথ

প্রযুক্তিগত: শোধন ও মেজাজ

অ্যাপ্লিকেশন: গ্যাস ফায়ার পাওয়ার প্ল্যান্ট, কয়লা ফায়ার পাওয়ার প্ল্যান্ট, শিরোনাম এবং বাষ্প লাইন, ফিডওয়াটার পাইপ, সুপারহিটার এবং রেহিটার।

ASME SA335 / ASTM A335 স্ট্যান্ডার্ড স্পেসিফিকেশন

ASME SA335 / ASTM A335 Chrome - মলি বিরামবিহীন পাইপ রাসায়নিক রচনা

এএসটিএম এ 335 - এএসএমই এসএ 335 স্পেসিফিকেশন দ্বারা আচ্ছাদিত অ্যালো স্টিলের ধরণগুলি পি 5 থেকে পি 92 পর্যন্ত একটি "পি" উপসর্গ দিয়ে ডিজাইন করা হয়েছে। গ্রেড পি 11/পি 22 এবং পি 91/92 সাধারণত পাওয়ার স্টেশনগুলিতে পাওয়া যায়, যেখানে পেট্রোকেমিক্যাল শিল্পে প্রয়োগের জন্য গ্রেড পি 5 এবং পি 9 বেশি সাধারণ। গ্রেড পি 9 এবং পি 91 তালিকায় রয়েছে, আরও ব্যয়বহুল (একটি পি 91 বিরামবিহীন পাইপের জন্য প্রতি কেজি প্রায় 5 € খরচ হতে পারে)।

ASTM A335 কম - মিশ্র ইস্পাত (গ্রেড)	ইউএনএস সমতুল্য	সি এর চেয়ে কম বা সমান	এমএন	পি এর চেয়ে কম বা সমান	এর চেয়ে কম বা সমান	সি এর চেয়ে কম বা সমান	সিআর	মো
P1	K11522	0.10~0.20	0.30~0.80	0.025	0.025	0.10~0.50	–	0.44~0.65
P2	K11547	0.10~0.20	0.30~0.61	0.025	0.025	0.10~0.30	0.50~0.81	0.44~0.65
P5	K41545	0.15	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P5b	K51545	0.15	0.30~0.60	0.025	0.025	1.00~2.00	4.00~6.00	0.44~0.65
P5c	K41245	0.12	0.30~0.60	0.025	0.025	0.5	4.00~6.00	0.44~0.65
P9	S50400	0.15	0.30~0.60	0.025	0.025	0.50~1.00	8.00~10.00	0.44~0.65
P11	K11597	0.05~0.15	0.30~0.61	0.025	0.025	0.50~1.00	1.00~1.50	0.44~0.65
P12	K11562	0.05~0.15	0.30~0.60	0.025	0.025	0.5	0.80~1.25	0.44~0.65
P15	K11578	0.05~0.15	0.30~0.60	0.025	0.025	1.15~1.65	–	0.44~0.65
P21	K31545	0.05~0.15	0.30~0.60	0.025	0.025	0.5	2.65~3.35	0.80~1.60
P22	K21590	0.05~0.15	0.30~0.60	0.025	0.025	0.5	1.90~2.60	0.87~1.13
P91	K91560	0.08~0.12	0.30~0.60	0.02	0.01	0.20~0.50	8.00~9.50	0.85~1.05
P92	K92460	0.07~0.13	0.30~0.60	0.02	0.01	0.5	8.50~9.50	0.30~0.60

ASME SA335 / ASTM A335 বিরামবিহীন ফেরিটিক অ্যালোয় - ইস্পাত পাইপ যান্ত্রিক বৈশিষ্ট্য

A335 কম - মিশ্র পাইপ	ইউএনএস নম্বর	ফলন শক্তি কেএসআই	টেনসিল শক্তি কেএসআই	দীর্ঘায়িত %	রকওয়েল	ব্রিনেল
P1	K11522	30	55	30	–	–
P2	K11547	30	55	30	–	–
P5	K41545	40	70	30	–	207 সর্বোচ্চ
P9	S50400	30	60	30	–	–
P11	K11597	30	60	20	–	–
P12	K11562	32	60	30	–	174 সর্বোচ্চ
P22	K21590	30	60	30	–	–
P91	K91560	60	85	20	–	–

পরীক্ষার প্রয়োজনীয়তা

ট্রান্সভার্স/অনুদৈর্ঘ্য: উত্তেজনা এবং সমতলকরণ, কঠোরতা, বাঁক পরীক্ষাগুলি - তাপের জন্য - ব্যাচের চুল্লিগুলিতে চিকিত্সা করা হয়েছে, এই পরীক্ষাগুলি প্রতিটি তাপের সংখ্যা থেকে পাইপের 5% উপর তৈরি করা হবে। ছোট প্রচুর জন্য, সর্বনিম্ন একটি পাইপ পরীক্ষা করতে হবে

এএসটিএম এ 335 জিআর। P91 এর 250 এইচবি / 265 এইচভি (25 এইচআরসি) এর কঠোরতা থাকবে

হাইড্রো টেস্টিং: পাইপের প্রতিটি দৈর্ঘ্যে প্রয়োগ করা হবে

নন - ধ্বংসাত্মক বৈদ্যুতিক পরীক্ষা al চ্ছিক

সহনশীল ব্যাস

A335 পাইপ	ওভার	অধীনে
এনপিএস [ডিএন]	মধ্যে।	মিমি	মধ্যে।	মিমি
1/8 থেকে 1 1/2/ডিএন 6 থেকে 40	1/64 (0.015)	0.4	1/64 (0.015)	0.4
ওভার 1 1 / 2 থেকে 4 / ডিএন 40 থেকে 100	1/32 (0.031)	0.79	1/32 (0.031)	0.79
4 থেকে 8 / ডিএন 100 থেকে 200 এর বেশি	1/16 (0.062)	1.59	1/32 (0.031)	0.79
8 থেকে 12 / ডিএন 200 থেকে 300 এর বেশি	3/32 (0.093)	2.38	1/32 (0.031)	0.79
12 /> ডিএন 300 এরও বেশি	+/- 1% নির্দিষ্ট বাইরের ব্যাসের

প্রাচীরের বেধ

ডাব্লুটিটি -তে সহনশীলতাগুলি, নির্দিষ্ট থেকে %:

1/8 থেকে 2 1/2 [6 থেকে 65] সহ, সমস্ত টি/ডি অনুপাত: 20%এরও বেশি, 12.5%এর অধীনে

উপরে 2 1/2 [65], টি/ডি <বা=5%: 12.5%এর অধীনে 22.5%এরও বেশি

উপরে 2 1/2 [65], টি/ডি> 5%: 15%এরও বেশি, 12.5%এর অধীনে

t=নির্দিষ্ট প্রাচীরের বেধ; ডি=ব্যাসের বাইরে নির্দিষ্ট করা)

অ্যালো পাইপ ক্রস রেফারেন্স টেবিল এএসটিএম বনাম। EN গ্রেড

ক্রোম মলি পাইপস: ওয়ার্কস্টফ বনাম এন বনাম এএসটিএম
ওয়ার্কস্টফ /দিন	এন	Astm
1.5415	16 এমও 3	A335 গ্রেড পি 1
1.7335	13crmo4-5	A335 গ্রেড পি 11, পি 12
1.7380	10crmo9-10	A335 গ্রেড পি 22
1.7362	X11CRMO5	A335 গ্রেড পি 5
		A335 গ্রেড পি 9
1.4903	X10CRMOVNB9-1	A335 গ্রেড P91
