পণ্য বিবরণ
কার্বন টিউব একটি উচ্চ - পারফরম্যান্স উপাদান, যা লাইটওয়েট, উচ্চ শক্তি এবং জারা প্রতিরোধের সুবিধা রয়েছে এবং এটি স্বয়ংচালিত, বিমান, ক্রীড়া সরঞ্জাম এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। সাধারণত ব্যবহৃত কার্বন টিউবগুলির 10 থেকে 80 মিমি এর মধ্যে ব্যাস থাকে, 10 মিটারের মধ্যে সর্বাধিক দৈর্ঘ্য এবং 0.5 থেকে 5 মিমি এর মধ্যে বেধ থাকে। এপিআই 5 এল গ্রেড বি, এক্স 42 থেকে এক্স 70, এএসটিএম এ 106 বি, এএসটিএম এ 53 বি, এএসটিএম এ 252 গ্রেড 3 এবং এএসটিএম এ 333 গ্রেড 6 ইটিএসে সাধারণ কার্বন ইস্পাত পাইপ উপাদান গ্রেড
পণ্যের নাম:বিরামবিহীন পাইপ, বিরামবিহীন ইস্পাত পাইপ, বিরামবিহীন কার্বন ইস্পাত পাইপ, কার্বন বিরামবিহীন ইস্পাত পাইপ, বিরামবিহীন লাইন পাইপ
আবেদন:তরল সংক্রমণের জন্য গ্যাস, জল এবং তেল কনভাইরিংয়ের জন্য
আকার:ওডি: 10.3-1219.2 মিমি
ডাব্লুটি: 1.65-60 মিমি
দৈর্ঘ্য: 5.8/6/11.8/12 মি
পৃষ্ঠ:তেলযুক্ত বা আনোয়েলড
শেষ:সরল প্রান্ত, টিউব ক্যাপ দিয়ে বেভেলড
প্যাকেজ:বান্ডিল বা বাল্ক দ্বারা
স্ট্যান্ডার্ড এবং গ্রেড:এপিআই 5 এল /এএসটিএম এ 106, গ্রেড বি; ASTM A53, GR.A, GR.B; ডিএন 17175/EN10216-2, গ্রেড এসটি 35, এসটি 45, এসটি 52, 13 সিআরএমও 44; DIN 2391/EN10305-1, গ্রেড এসটি 35, এসটি 45, এসটি 52; ডিআইএন 1629/EN10216-1, গ্রেড এসটি 37, এসটি 45, এসটি 52; জিস জি 3429 এসটিএইচ 11; জিস জি 3429 এসটিএইচ 12; জিস জি 3429 এসটিএইচ 21; জিস জি 3429 এসটিএইচ 22
পণ্য স্পেসিফিকেশন
কার্বন ইস্পাত পাইপ মান এবং গ্রেড
ASTM A106 GR। বিজোড়ায় খ (এএসটিএম এ 106 এবং এ 53 পাইপের মধ্যে পার্থক্য)
এএসটিএম এ 53 জিআর। A, B বিরামবিহীন, ঝালাইযুক্ত ERW, এবং দস্তা লেপযুক্ত, গরম - ডিপড গ্যালভানাইজড স্টিল পাইপ
ASTM A179 GR। সিঁকলে সি (বিরামবিহীন ঠান্ডা আঁকা কম কার্বন ইস্পাত তাপ - এক্সচেঞ্জার এবং কনডেনসার টিউবগুলির জন্য)
ASTM A192 (উচ্চ - চাপ পরিষেবার জন্য বিরামবিহীন কার্বন ইস্পাত বয়লার টিউবগুলির জন্য)
এএসটিএম এ 252 (ld ালাই এবং বিরামবিহীন স্টিলের পাইপ পাইলসের জন্য)
এএসটিএম এ 333 জিআর . 1, 2, 3, 4, 5, 6 (কম -}}}}}}}}}}}}}}}}}}}}}} প্রয়োজনীয় খাঁজ দৃ ness ়তার সাথে অন্যান্য অ্যাপ্লিকেশনগুলির জন্য)
এএসটিএম এ 134 এবং এএসটিএম এ 135 (বৈদ্যুতিক প্রতিরোধের জন্য ওয়েলড ইআরডাব্লু স্টিল পাইপগুলির জন্য)
এপিআই 5 এল পাইপ, আইএসও 3183 / এপিআই 5 এল জিআর। এ, বি, এক্স 42, এক্স 46, এক্স 52, এক্স 56, এক্স 60, এক্স 65, এক্স 70, এক্স 80 ইন বিটলেস এবং ওয়েল্ডড (এলএসএডাব্লু, এসএসএডাব্লু, ইআরডাব্লু) ইস্পাত পাইপ, পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্পের জন্য, পাইপলাইন পরিবহন সিস্টেমের জন্য স্টিল পাইপ।
DIN 2440 বিরামবিহীন এবং ld ালাইযুক্ত ইস্পাত পাইপগুলি স্ক্রু করার জন্য উপযুক্ত - ওজন টিউবগুলিতে প্রযোজ্য। (DIN2444 জিংক লেপযুক্ত ইস্পাত টিউব, গরম গ্যালভানাইজিংয়ের জন্য)
সিএসজেড জেড 245 বিরামবিহীন এবং ইআরডাব্লু ওয়েল্ডড পাইপ (কম - ফ্রিকোয়েন্সি বৈদ্যুতিক ld ালাই পাইপ বাদ দেওয়া), ইস্পাত পাইপ দেখেছিল যা তেল এবং গ্যাস পাইপলাইন সিস্টেমের জন্য উদ্দেশ্যে।
এনবিআর 8261 ঠান্ডা - অঙ্কন, ঠান্ডা - ফর্ম, ld ালাই স্টিল পাইপ, বৃত্তাকার ক্রসগুলিতে - বিভাগ, স্কোয়ার বা আয়তক্ষেত্রাকার, কাঠামোগত উদ্দেশ্যে প্রয়োগ করা হয়।
ইস্পাত জলের পাইপের জন্য AWWA সি -200
বিশেষ প্রয়োজন ক্ষেত্রে আরও স্ট্যান্ডার্ড উপাদান উপলব্ধ
সিএস পাইপ রাসায়নিক রচনা এবং যান্ত্রিক বৈশিষ্ট্য
|
স্ট্যান্ডার্ড |
গ্রেড |
রাসায়নিক উপাদান (%) |
যান্ত্রিক বৈশিষ্ট্য |
|||||
|
C |
সি |
এমএন |
P |
S |
টেনসিল শক্তি (এমপিএ) |
ফলন শক্তি (এমপিএ) |
||
|
ASTM A53 |
A |
0.25 এর চেয়ে কম বা সমান |
- |
0.95 এর চেয়ে কম বা সমান |
0.05 এর চেয়ে কম বা সমান |
0.06 এর চেয়ে কম বা সমান |
330 এর চেয়ে বড় বা সমান |
205 এর চেয়ে বড় বা সমান |
|
B |
0.30 এর চেয়ে কম বা সমান |
- |
1.2 এর চেয়ে কম বা সমান |
0.05 এর চেয়ে কম বা সমান |
0.06 এর চেয়ে কম বা সমান |
415 এর চেয়ে বড় বা সমান |
240 এর চেয়ে বড় বা সমান |
|
|
ASTM A106 |
A |
0.30 এর চেয়ে কম বা সমান |
0.10 এর চেয়ে বড় বা সমান |
0.29-1.06 |
0.035 এর চেয়ে কম বা সমান |
0.035 এর চেয়ে কম বা সমান |
415 এর চেয়ে বড় বা সমান |
240 এর চেয়ে বড় বা সমান |
|
B |
0.35 এর চেয়ে কম বা সমান |
0.10 এর চেয়ে বড় বা সমান |
0.29-1.06 |
0.035 এর চেয়ে কম বা সমান |
0.035 এর চেয়ে কম বা সমান |
485 এর চেয়ে বড় বা সমান |
275 এর চেয়ে বড় বা সমান |
|
|
ASTM A179 |
A179 |
0.06-0.18 |
- |
0.27-0.63 |
0.035 এর চেয়ে কম বা সমান |
0.035 এর চেয়ে কম বা সমান |
325 এর চেয়ে বড় বা সমান |
180 এর চেয়ে বড় বা সমান |
|
ASTM A192 |
A192 |
0.06-0.18 |
0.25 এর চেয়ে কম বা সমান |
0.27-0.63 |
0.035 এর চেয়ে কম বা সমান |
0.035 এর চেয়ে কম বা সমান |
325 এর চেয়ে বড় বা সমান |
180 এর চেয়ে বড় বা সমান |
|
এপিআই 5 এল পিএসএল 1 |
A |
0.22 |
- |
0.9 |
0.03 |
0.03 |
331 এর চেয়ে বড় বা সমান |
207 এর চেয়ে বড় বা সমান |
|
B |
0.28 |
- |
1.2 |
0.03 |
0.03 |
414 এর চেয়ে বড় বা সমান |
241 এর চেয়ে বড় বা সমান |
|
|
X42 |
0.28 |
- |
1.3 |
0.03 |
0.03 |
414 এর চেয়ে বড় বা সমান |
290 এর চেয়ে বেশি বা সমান |
|
|
X46 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
434 এর চেয়ে বড় বা সমান |
317 এর চেয়ে বড় বা সমান |
|
|
X52 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
455 এর চেয়ে বড় বা সমান |
359 এর চেয়ে বড় বা সমান |
|
|
X56 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
বৃহত্তর বা 490 এর সমান |
386 এর চেয়ে বড় বা সমান |
|
|
X60 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
517 এর চেয়ে বড় বা সমান |
448 এর চেয়ে বড় বা সমান |
|
|
X65 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
531 এর চেয়ে বড় বা সমান |
448 এর চেয়ে বড় বা সমান |
|
|
X70 |
0.28 |
- |
1.4 |
0.03 |
0.03 |
বৃহত্তর বা 565 এর সমান |
483 এর চেয়ে বড় বা সমান |
|
|
এপিআই 5 এল পিএসএল 2 |
B |
0.24 |
- |
1.2 |
0.025 |
0.015 |
414 এর চেয়ে বড় বা সমান |
241 এর চেয়ে বড় বা সমান |
|
X42 |
0.24 |
- |
1.3 |
0.025 |
0.015 |
414 এর চেয়ে বড় বা সমান |
290 এর চেয়ে বেশি বা সমান |
|
|
X46 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
434 এর চেয়ে বড় বা সমান |
317 এর চেয়ে বড় বা সমান |
|
|
X52 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
455 এর চেয়ে বড় বা সমান |
359 এর চেয়ে বড় বা সমান |
|
|
X56 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
বৃহত্তর বা 490 এর সমান |
386 এর চেয়ে বড় বা সমান |
|
|
X60 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
517 এর চেয়ে বড় বা সমান |
414 এর চেয়ে বড় বা সমান |
|
|
X65 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
531 এর চেয়ে বড় বা সমান |
448 এর চেয়ে বড় বা সমান |
|
|
X70 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
বৃহত্তর বা 565 এর সমান |
483 এর চেয়ে বড় বা সমান |
|
|
X80 |
0.24 |
- |
1.4 |
0.025 |
0.015 |
621 এর চেয়ে বড় বা সমান |
552 এর চেয়ে বড় বা সমান |
|
কার্বন পাইপ এবং টিউব সহনশীলতা
|
পাইপ প্রকার |
পাইপ আকার (মিমি) |
সহনশীলতা |
|
গরম ঘূর্ণিত |
ওডি<50 |
± 0.50 মিমি |
|
50 এর চেয়ে বড় বা সমান |
±1% |
|
|
ডাব্লুটি<4 |
±12.5% |
|
|
ডাব্লুটি 4-20 |
+15%, -12.5% |
|
|
WT>20 |
±12.5% |
|
|
ঠান্ডা টানা |
ওডি 6-10 |
± 0.20 মিমি |
|
ওডি 10-30 |
± 0.40 মিমি |
|
|
ওডি 30-50 |
±0.45 |
|
|
OD>50 |
±1% |
|
|
ডাব্লুটি কম বা 1 এর সমান |
± 0.15 মিমি |
|
|
ডাব্লুটি 1-3 |
+15%, -10% |
|
|
WT >3 |
+12.5%, -10% |
কার্বন বিরামবিহীন পাইপ অ্যাপ্লিকেশন
|
প্রকারগুলি |
আবেদন |
|
কাঠামোর উদ্দেশ্য |
সাধারণ কাঠামো এবং যান্ত্রিক |
|
তরল পরিষেবা |
পেট্রোলিয়াম, গ্যাস এবং অন্যান্য তরল সরবরাহ |
|
নিম্ন এবং মাঝারি চাপ বয়লার টিউব |
বাষ্প এবং বয়লার উত্পাদন |
|
জলবাহী স্তম্ভ পরিষেবা |
জলবাহী সমর্থন |
|
অটো সেমি - শ্যাফ্ট কেসিং |
অটো সেম - শ্যাফ্ট কেসিং |
|
লাইন পাইপ |
তেল ও গ্যাস পৌঁছে দেওয়া |
|
টিউবিং এবং কেসিং |
তেল ও গ্যাস পৌঁছে দেওয়া |
|
ড্রিল পাইপ |
ভাল তুরপুন |
|
ভূতাত্ত্বিক ড্রিলিং পাইপ |
ভূতাত্ত্বিক ড্রিলিং |
|
চুল্লি টিউব, হিট এক্সচেঞ্জার টিউব |
চুল্লি টিউব, হিট এক্সচেঞ্জার |
|
শীতল জলের পাইপ |
বাষ্প/কনডেনসেট পাইপ |
তাপ এক্সচেঞ্জার পাইপ |
সামুদ্রিক/অফশোর পাইপ |
ড্রেজিং পাইপ |
শিল্প পাইপ |
|
তেল ও গ্যাস পাইপ |
ফায়ার ফাইটিং পাইপ |
নির্মাণ/কাঠামো পাইপ |
সেচ পাইপ |
ড্রেন/নিকাশী পাইপ |
বয়লার টিউব |
কার্বন পাইপের আকার টেবিল
| এনপিএস | O.D | এএনএসআই বি 36.10 বি 36.19 প্রাচীরের বেধ | ||||||||||||||
| মিমি | মধ্যে | মিমি | Sch5s | Sch10s | SCH10 | SCH20 | Sch30 | Sch40s | এসটিডি | SCH40 | Sch60 | Sch80 | এক্সএস | Sch80s | SCH100 | Xxs |
| 8 | 1/4 | 13.72 | - | 1.65 | - | - | - | 1.73 | 1.73 | 1.73 | - | 3.02 | 3.02 | 3.02 | - | - |
| 10 | 3/8 | 17.14 | - | 1.65 | - | - | - | 2.31 | 2.31 | 2.31 | - | 3.2 | 3.2 | 3.2 | - | - |
| 15 | 1/2 | 21.34 | 1.65 | 2.11 | - | - | - | 2.77 | 2.77 | 2.77 | - | 3.73 | 3.73 | 3.73 | - | 7.47 |
| 20 | 3/4 | 26.67 | 1.65 | 2.11 | - | - | - | 2.87 | 2.87 | 2.87 | - | 3.91 | 3.91 | 3.91 | - | 7.82 |
| 25 | 1 | 33.4 | 1.65 | 2.77 | - | - | - | 3.38 | 3.38 | 3.38 | - | 4.55 | 4.55 | 4.55 | - | 9.09 |
| 32 | 1 1/4 | 42.16 | 1.65 | 2.77 | - | - | - | 3.56 | 3.56 | 3.56 | - | 4.85 | 4.85 | 4.85 | - | 9.7 |
| 40 | 1 1/2 | 48.26 | 1.65 | 2.77 | - | - | - | 3.68 | 3.68 | 3.68 | - | 5.08 | 5.08 | 5.08 | - | 10.16 |
| 50 | 2 | 60.32 | 1.65 | 2.77 | - | - | - | 3.91 | 3.91 | 3.91 | - | 5.54 | 5.54 | 5.54 | - | 11.07 |
| 65 | 2 1/2 | 73.02 | 2.11 | 3.05 | - | - | - | 5.16 | 5.16 | 5.16 | - | 7.01 | 7.01 | 7.01 | - | 14.02 |
| 80 | 3 | 88.9 | 2.11 | 3.05 | - | - | - | 5.49 | 5.49 | 5.49 | - | 7.62 | 7.62 | 7.62 | - | 15.24 |
| 90 | 31/2 | 101.6 | 2.11 | 3.05 | - | - | - | 5.74 | 5.74 | 5.74 | - | 8.08 | 8.08 | 8.08 | - | - |
| 100 | 4 | 114.3 | 2.11 | 3.05 | - | - | - | 6.02 | 6.02 | 6.02 | - | 8.56 | 8.56 | 8.56 | - | 17.12 |
| 125 | 5 | 141.3 | 2.77 | 3.4 | - | - | - | 6.55 | 6.55 | 6.55 | - | 9.53 | 9.53 | 9.53 | - | 19.05 |
| 150 | 6 | 168.28 | 2.77 | 3.4 | - | - | - | 7.11 | 7.11 | 7.11 | - | 10.97 | 10.97 | 10.97 | - | 21.94 |
| 200 | 8 | 219.08 | 2.77 | 3.4 | - | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.7 | 12.7 | 12.7 | 15.09 | 22.22 |
| 250 | 10 | 273.05 | 3.4 | 3.76 | - | 6.35 | 7.8 | 9.27 | 9.27 | 9.27 | 12.7 | 12.7 | 12.7 | 15.09 | 18.26 | 25.4 |
| 300 | 12 | 323.85 | 3.96 | 4.57 | - | 6.35 | 8.38 | 9.52 | 9.52 | 10.3 | 14.27 | 12.7 | 12.7 | 17.48 | 21.44 | - |
| 350 | 14 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 11.13 | 15.09 | 12.7 | 12.7 | 19.05 | 23.83 | - |
| 400 | 16 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.52 | *9.52 | 9.52 | 12.7 | 16.66 | 12.7 | 12.7 | 21.44 | 26.19 | - |
| 450 | 18 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.12 | *9.52 | 9.52 | 14.27 | 19.05 | 12.7 | 12.7 | 23.82 | 29.36 | - |
| 500 | 20 | 508 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | 15.09 | 20.62 | 12.7 | 12.7 | 26.19 | 32.54 | - |
| 550 | 22 | 558.8 | 4.78 | 5.54 | 6.35 | 7.92 | 12.7 | *9.52 | 9.52 | - | 22.22 | 12.7 | 12.7 | 28.58 | 34.92 | - |
| 600 | 24 | 609.6 | 5.54 | 6.35 | 6.35 | 7.92 | 14.27 | *9.52 | 9.52 | 17.48 | 24.61 | 12.7 | 12.7 | 30.96 | 38.89 | - |
| 650 | 26 | 660.4 | - | *7.92 | 7.92 | 12.7 | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 700 | 28 | 711.2 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 750 | 30 | 762 | 6.35 | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 800 | 32 | 812 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 850 | 34 | 863.6 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 17.48 | - | 12.7 | 12.7 | - | - | - |
| 900 | 36 | 914.4 | - | *7.92 | 7.92 | 12.7 | 15.88 | *9.52 | 9.52 | 19.05 | - | 12.7 | 12.7 | - | - | - |
| 950 | 38 | 965.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1000 | 40 | 1016 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1050 | 42 | 1066.8 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1100 | 44 | 1117.6 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1150 | 46 | 1168.4 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1200 | 48 | 1219.2 | - | *7.92 | - | - | - | *9.52 | 9.52 | - | - | 12.7 | 12.7 | - | - | - |
| 1300 | 52 | 1320.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1350 | 54 | 1371.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1400 | 56 | 1422.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | - |
| 1500 | 60 | 1524 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1600 | 64 | 1625.6 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1700 | 68 | 1727.2 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1800 | 72 | 1828.8 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 1900 | 76 | 1930.4 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
| 2000 | 80 | 2032 | - | - | - | - | - | - | 9.52 | - | - | - | 12.7 | - | - | |
উত্পাদন প্রক্রিয়া

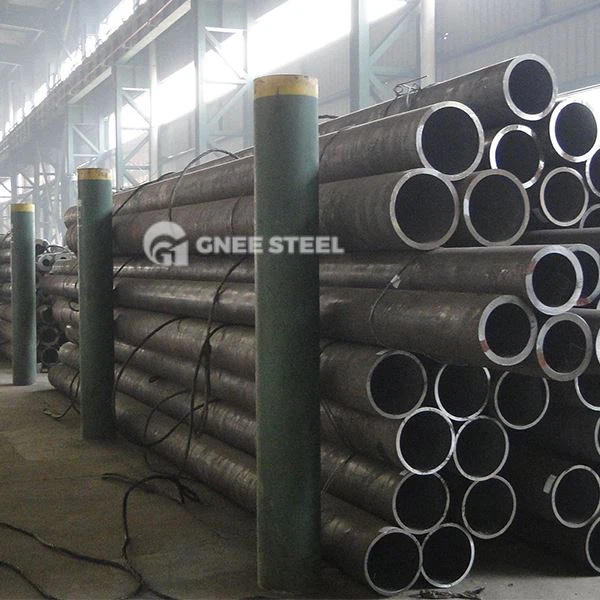

বিক্রয়ের জন্য gnee কার্বন এসএমএলএস পাইপ
