10CrMo910 বয়লার টিউব হল একটি পার্লিটিক তাপ-প্রতিরোধী ইস্পাত, প্রাথমিকভাবে 590 ডিগ্রির নিচে দেয়ালের তাপমাত্রা সহ সুপারহিটারে এবং 540 ডিগ্রির কাছাকাছি প্রাচীরের তাপমাত্রা সহ হেডার/স্টিম পাইপলাইনে ব্যবহৃত হয়, 13.2 MPa চাপ সহ্য করার জন্য ডিজাইন করা হয়েছে। এটি লতানো তৃতীয় পর্যায়ে প্রবেশ করে যখন প্রসারণ 3%-5% এ পৌঁছায়। এই উপাদানটি তাপ শক্তি, পারমাণবিক শক্তি এবং পেট্রোকেমিক্যাল শিল্প জুড়ে বিভিন্ন তাপ-বিনিময় পৃষ্ঠের পাইপে ব্যাপকভাবে প্রয়োগ করা হয়।
DIN 17175 10CrMo910 বয়লার স্টিল পাইপ রাসায়নিক রচনা:
|
গ্রেড |
C |
সি |
Mn |
P |
S |
ক্র |
মো |
|
10CrMo910 |
0.08~0.15 |
0.50 সর্বোচ্চ |
0.40~0.70 |
0.035 সর্বোচ্চ |
0.035 সর্বোচ্চ |
2.00~2.50 |
0.90~1.20 |
DIN 17175 10CrMo910 টিউব যান্ত্রিক বৈশিষ্ট্য:
|
গ্রেড |
উপাদান সংখ্যা |
MPa বা N/mm2 |
||
|
ন্যূনতম ফলন পয়েন্ট |
প্রসার্য শক্তি |
|||
|
WT: 16 মিমি সর্বোচ্চ |
WT: 16- 40মিমি |
|||
|
10CrMo910 |
1.7380 |
285 |
285 |
450~600 |
10CrMo9-10 সমতুল্য ইস্পাত গ্রেড
| EN 100216-2 | DIN EN | এএসটিএম | JIS | জিবি |
| 10CrMo9-10 | 1.7380 | SA213 T22 SA335 P22 SA185 F22 SA387 Gr22 |
STBA22 STPA22 |
12Cr2MoG |
10CrMo910 অ্যালয় স্টিল পাইপের বাইরের ব্যাস এবং সহনশীলতা
|
ব্যাস বাইরে, মিমি |
সহনশীলতা,% |
|
OD 120 এর কম বা সমান |
±0.6, 0.25 মিমি মিনিট |
|
OD>120 |
±0.75 |

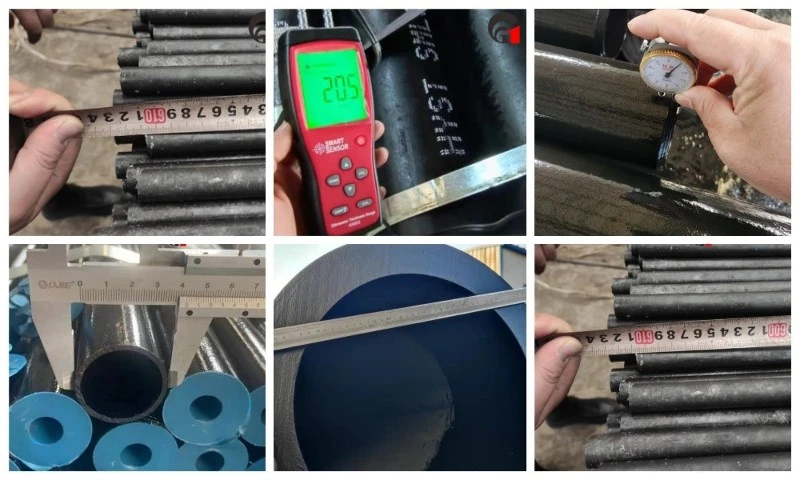

DIN 17175 টিউব পরিদর্শন ও পরীক্ষা:
- সমতল পরীক্ষা
- ফ্লেয়ারিং টেস্ট
- হাইড্রোস্ট্যাটিক বা ননডেস্ট্রাকটিভ ইলেকট্রিক টেস্ট
প্যাকেজিং এবং শিপিং
