পণ্য বিবরণ
ASTM A192/ASME SA192 উচ্চ -}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
সাধারণত এই স্পেসিফিকেশনটিতে সজ্জিত টিউবিং আকার এবং বেধগুলি ব্যাসের বাইরে 1/2 ইন থেকে 7 ইন (12.7 থেকে 177.8 মিমি) এবং ন্যূনতম প্রাচীরের বেধের অন্তর্ভুক্ত, 0.085 থেকে 1.000 ইন (2.2 থেকে 25.4 মিমি) হয়। অন্যান্য মাত্রা থাকা টিউবিং সজ্জিত হতে পারে, এই জাতীয় টিউবগুলি এই স্পেসিফিকেশনের অন্যান্য সমস্ত প্রয়োজনীয়তা মেনে চলে।
ইঞ্চি - পাউন্ড ইউনিট বা এসআই ইউনিটগুলিতে বর্ণিত মানগুলি পৃথকভাবে মান হিসাবে বিবেচনা করা উচিত। পাঠ্যের মধ্যে, এসআই ইউনিটগুলি বন্ধনীগুলিতে দেখানো হয়। প্রতিটি সিস্টেমে বর্ণিত মানগুলি সঠিক সমতুল্য নয়; অতএব, প্রতিটি সিস্টেম অবশ্যই একে অপরের থেকে স্বাধীনভাবে ব্যবহার করা উচিত। দুটি সিস্টেম থেকে মানগুলির সংমিশ্রণের ফলে স্পেসিফিকেশনের সাথে - কনফরমেশন হতে পারে। ইঞ্চি - পাউন্ড ইউনিটগুলি প্রয়োগ করা হবে যদি না এই স্পেসিফিকেশনের "এম" উপাধি ক্রমে নির্দিষ্ট না করা হয়।
ব্যাসের বাইরে: 12.7-177.8 মিমি
প্রাচীরের বেধ: 2.2-25.4 মিমি
দৈর্ঘ্য: 6-32 মি
প্রকার: স্ট্রেইট টিউব, ইউ - বেন্ড টিউব
তাপ চিকিত্সা:
গরম - সমাপ্ত টিউবগুলি তাপ চিকিত্সা করা উচিত নয়। ঠান্ডা সমাপ্ত টিউবগুলি চূড়ান্ত ঠান্ডা {{2} the 1200 ডিগ্রি এফ [650 ডিগ্রি] বা তার বেশি তাপমাত্রায় সমাপ্তির পরে তাপ চিকিত্সা করা হবে।
স্ট্যান্ডার্ড স্পেসিফিকেশন
ASTM A192/ASME SA192 উচ্চ - চাপ কার্বন ইস্পাত বয়লার টিউব রাসায়নিক রচনা
| গ্রেড | রাসায়নিক রচনা (%) | |||||
| প্রকার | C | সি | এমএন | P | S | |
| ASTM A192/ASME SA192 | বিরামবিহীন | 0.06~0.18 | 0.25max | 0.27~0.63 | 0.035Max | 0.035Max |
ASTM A192/ASME SA192 বয়লার টিউব যান্ত্রিক সম্পত্তি
| গ্রেড | দীর্ঘায়িত % | টেনসিল টেস্ট এমপিএ বা এন/মিমি 2 | |
| A | ন্যূনতম ফলন শক্তি | টেনসিল শক্তি | |
| ASTM A192/ASME SA192 | =35 | =180 | =325 |
ASTM A192/ASME SA192 বয়লার কঠোরতার প্রয়োজনের জন্য স্টিল টিউব
| ব্রিনেল কঠোরতা নম্বর | রকওয়েল কঠোরতা নম্বর |
| (টিউবস 0.200 ইন। [5.1 মিমি] এবং প্রাচীরের বেধে) | (টিউবগুলি 0.200 ইন এর চেয়ে কম। [5.1 মিমি] প্রাচীরের বেধে) |
| 137 এইচবি | 77 এইচআরবি |
| হিট এক্সচেঞ্জার এবং কনডেন্সার এবং বয়লার জন্য টিউব আকার | |||||||||||
| ব্যাসের বাইরে | বিডব্লিউজি | ||||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||||
| প্রাচীর বেধ মিমি | |||||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||||
| মিমি | ইঞ্চি | ওজন কেজি/মি | |||||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||||
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |||
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |||
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |||
| 44.5 | 1 3/4 | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||||
| 63.5 | 2 1/2 | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||||
| 88.9 | 3 1/2 | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||||
| 114.3 | 4 1/2 | 4.654 | 5.924 | 7.734 | 9.43 | ||||||
| টিউব ফর্ম:সোজা & u - বেন্ড এবং জরিমানা এবং কয়েলড | |||||||||||
| স্টেইনলেস স্টিল টিউব:এ/এসএ 213, এ/এসএ 249, এ/এসএ 268, এ/এসএ 269, এ/এসএ 789, এন 10216 {{8} 5, এ/এসএ 688, বি/এসবি 163, জিএস-জি 3463, গস্ট 9941-81। | |||||||||||
| কার্বন এবং অ্যালো স্টিল টিউব:এ/এসএ 178,এ/SA179, এ/এসএ 192, এ/এসএ 209, এ/এসএ 210, এ/এসএ 213, এএসএ 214 | |||||||||||

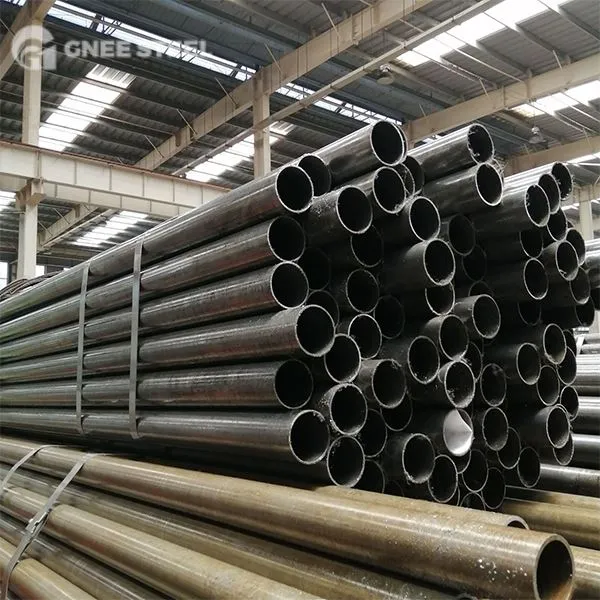

স্টক এ gnee A192/SA192 পাইপ
A192 বয়লার টিউবস - SA192 বয়লার এবং চাপ জাহাজ টিউবস - বয়লার এবং চাপ জাহাজ -} {{{{{{{{{{{{{{{{{{{{{{}}}}}}}}}}}}}}}}}}} - বিরামবিহীন পাইপ এবং টিউবস - A192 বিরামবিহীন স্টিল টিউবস - ASME SA192 স্টিল টিউবস- ASME SA192 সুপারহিটার টিউবস -}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
ASTM A192/SA192 এবং অন্যান্য কার্বন ইস্পাত টিউব এবং পাইপ উপকরণগুলির তুলনা
- ভিএস এএসটিএম এ 106 জিআর.বি:এএসটিএম এ 106 জিআর.বি কার্বন ইস্পাত পাইপ সাধারণত উচ্চ - তাপমাত্রা, উচ্চ - চাপ পাইপিংয়ের জন্য ব্যবহৃত হয় তবে এটি বয়লার/সুপারহিটারগুলির জন্য প্রয়োজনীয় ন্যূনতম প্রাচীরের বেধের জন্য নির্দিষ্টভাবে ডিজাইন করা হয়নি। এএসটিএম এ 106 জিআর.বি কার্বন ইস্পাত পাইপে সাধারণত একই স্পেসিফিকেশনের A192/SA192 এর চেয়ে ঘন দেয়াল থাকে, উচ্চতর চাপ সরবরাহ করে - ভারবহন ক্ষমতা তবে কিছুটা কম তাপ স্থানান্তর এবং উচ্চতর ব্যয়। এএসটিএম এ 106 জিআর.বি কার্বন ইস্পাত পাইপ সাধারণত বয়লার প্রধান বাষ্প লাইন এবং ফিডওয়াটার লাইনে ব্যবহৃত হয়, যখন এএসটিএম এ 192/এসএ 192 কার্বন স্টিল পাইপ বিশেষত সুপারহিটার এবং বয়লার হিট এক্সচেঞ্জার বান্ডিলগুলির জন্য ডিজাইন করা হয়, যেখানে দক্ষ তাপ স্থানান্তরের জন্য পাতলা দেয়াল প্রয়োজন হয়।
- ভিএস এএসটিএম এ 210 জিআর.এ 1:ASTM A210 GR.A1 হ'ল একটি মাঝারি - কার্বন ম্যাঙ্গানিজ স্টিলের বিরামবিহীন টিউব বয়লার এবং সুপারহিটারগুলিতে ব্যবহৃত হয়। এর উচ্চতর কার্বন সামগ্রীর কারণে, এর শক্তি এবং কঠোরতা A192/SA192 ছাড়িয়ে যায় এবং এটি প্রাথমিকভাবে উচ্চতর শক্তি প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
ASTM A192/SA192 কার্বন ইস্পাত পাইপের জন্য প্রয়োজনীয় পরীক্ষা এবং পরিদর্শন
- টেনসিল টেস্টিং: টেনসিল শক্তি, ফলন শক্তি এবং দীর্ঘায়নের জন্য প্রতিটি ব্যাচ থেকে স্টিল টিউব থেকে নেওয়া নমুনাগুলিতে এটি সঞ্চালিত হয়।
- কঠোরতা পরীক্ষা: এটি সাধারণত প্রতিটি টিউব বা ব্যাচে সঞ্চালিত হয়।
- জলবাহী চাপ পরীক্ষা: এটি প্রতিটি টিউবের জন্য বাধ্যতামূলক। চাপের অধীনে সুরক্ষা নিশ্চিত করে কোনও ফুটো বা স্থায়ী বিকৃতি নেই তা নিশ্চিত করার জন্য পরীক্ষার চাপটি খুব বেশি এবং কমপক্ষে 5 সেকেন্ডের জন্য রক্ষণাবেক্ষণ করা হয়।
- নন - ধ্বংসাত্মক পরীক্ষা: স্ট্যান্ডার্ডটি সাধারণত অনুদৈর্ঘ্য ত্রুটিগুলি সনাক্ত করতে এডি কারেন্ট টেস্টিং বা অতিস্বনক পরীক্ষা (বা উভয়ের সংমিশ্রণ) প্রয়োজন এবং এটি অবশ্যই প্রতিটি নলটিতে সম্পাদন করতে হবে।
ব্যবহার এবং অ্যাপ্লিকেশন:
1. বোলার টিউবস: এ 192/এসএ 192 টিউবগুলি প্রাথমিকভাবে উচ্চ - চাপ এবং সুপারহিটিং অ্যাপ্লিকেশনগুলির জন্য বয়লার সিস্টেমে ব্যবহৃত হয়। এগুলি বাষ্প তৈরির জন্য বিদ্যুৎকেন্দ্র, তাপীয় শক্তি উদ্ভিদ এবং শিল্প বয়লারগুলিতে ব্যাপকভাবে নিযুক্ত রয়েছে। A192/SA192 টিউবগুলি দুর্দান্ত তাপ পরিবাহিতা এবং উচ্চ প্রসার্য শক্তি প্রদর্শন করে, এগুলি উন্নত তাপমাত্রা এবং চাপগুলি পরিচালনা করার জন্য উপযুক্ত করে তোলে।
২. হিট এক্সচেঞ্জারস: এ 192/এসএ 192 টিউবগুলি তাপ এক্সচেঞ্জারগুলিতে ব্যবহৃত হয় যেখানে দক্ষ তাপ স্থানান্তর প্রয়োজন। এই টিউবগুলি প্রায়শই তরল - থেকে - তরল বা গ্যাস - থেকে - তরল তাপ এক্সচেঞ্জ যেমন এইচভিএসি সিস্টেম, রেফ্রিজারেশন ইউনিট এবং শিল্প প্রক্রিয়া সরঞ্জামগুলিতে জড়িত অ্যাপ্লিকেশনগুলিতে ব্যবহার করা হয়। A192/SA192 টিউবগুলির বিরামবিহীন নির্মাণ মসৃণ তরল প্রবাহ নিশ্চিত করে এবং চাপের ড্রপকে হ্রাস করে।
3. কনডেন্সারস: A192/SA192 টিউবগুলি কনডেনসার ইউনিটগুলিতে অ্যাপ্লিকেশনগুলি সন্ধান করে যা বিভিন্ন সিস্টেমের যেমন বিদ্যুৎকেন্দ্র এবং রেফ্রিজারেশন ইউনিটগুলির অংশ। কনডেন্সারগুলি বাষ্প থেকে তরল অবস্থায় তাপ স্থানান্তর করার জন্য দায়ী এবং এ 192/SA192 টিউবগুলি এই উদ্দেশ্যে দুর্দান্ত তাপ স্থানান্তর ক্ষমতা সরবরাহ করে।
৪.পেট্রোলিয়াম পরিশোধন: A192/SA192 টিউবগুলি মাঝে মাঝে পেট্রোলিয়াম পরিশোধন প্রক্রিয়াগুলিতে ব্যবহার করা হয়, বিশেষত উচ্চ - তাপমাত্রা এবং উচ্চ - চাপ তরল জড়িত অ্যাপ্লিকেশনগুলিতে। এই টিউবগুলি হিট এক্সচেঞ্জ, তরল পরিবহন এবং পরিমার্জনকারী ক্রিয়াকলাপগুলিতে অন্যান্য সমালোচনামূলক ক্রিয়াকলাপের জন্য নিযুক্ত করা হয়।
